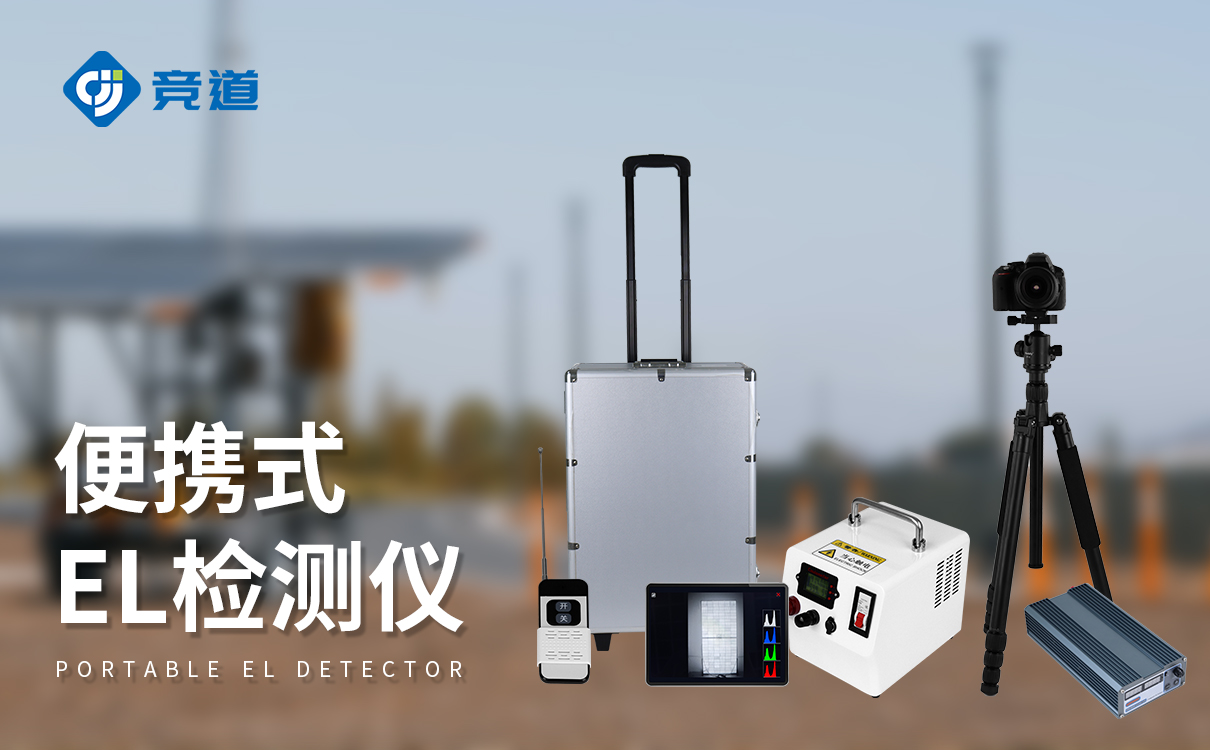

【JD-EL2】【便攜式EL檢測儀選競道科技，高效完成產品質量檢測把控!各類缺陷識別，高清紅外相機，全時自動對焦模塊成像精度更高!三防拉桿箱攜帶運輸輕便安全!】。

　　電致發光 EL 測試儀的核心檢測原理是什么?一文讀懂關鍵技術

　　在光伏組件質量檢測與電站日常運維中，電致發光(EL)測試儀是的 “火眼金睛”，能輕松識破隱裂、斷柵等肉眼無法察覺的缺陷。它之所以具備如此精準的檢測能力，核心在于對半導體物理特性的深度運用，整個技術體系可拆解為三大關鍵環節。

　　一、底層邏輯：電致發光效應的深度應用

　　EL 測試儀的工作核心，是依托半導體材料的電致發光特性。當設備向光伏組件施加特定正向偏置電壓時，組件內硅基電池片的 PN 結會被激活，促使大量電子與空穴結合形成載流子對。這些載流子在復合過程中會釋放能量，且能量以波長 1100-1200nm 的近紅外光子形式向外輻射。

　　在組件正常區域，載流子復合均勻，輻射出的近紅外光強度一致;而存在隱裂的區域，因晶體結構受損，載流子復合效率降低，會呈現暗紋;斷柵區域由于電流傳導受阻，同樣會出現暗斑;部分虛焊區域則因電流密度異常，可能產生局部亮斑。這種發光強度的差異，便是 EL 測試儀識別缺陷的關鍵依據。

　　二、工作閉環：“激發 - 采集 - 解析” 三步流程

　　EL 測試儀通過 “激發 - 采集 - 解析” 三步精準流程，實現缺陷可視化檢測：

　　電壓激發：設備內置的高精度可調電源，會向光伏組件施加匹配電壓(晶體硅組件通常為幾伏至幾十伏)，且電源波動需控制在極低范圍，防止電壓不穩影響發光強度。部分設備還支持 0.1A-10A 電流調節，可適配 166mm 至 210mm 不同尺寸的組件。

　　光學采集：高靈敏度 CCD 相機搭配專用濾光片，能高效捕捉微弱的近紅外光信號。這類相機分辨率高可達 2400 萬像素，可識別 0.1mm 級的細微隱裂，檢測精度遠超肉眼。即便在戶外檢測，借助遮光罩也能削弱環境光干擾，無需依賴暗室。

　　智能解析：嵌入式處理器運行專屬算法，對采集到的圖像進行灰度化、閾值分割等處理，自動標記缺陷位置、辨別缺陷類型(如隱裂、虛焊)并量化缺陷面積，最終生成清晰直觀的檢測報告。

　　三、技術核心：三大模塊保障檢測精度

　　高精度電源技術：作為 “激發源”，電源不僅要穩定輸出電壓，還需具備過流、過壓保護功能，既保證檢測準確性，又避免損壞光伏組件。目前設備續航可達 8 小時，能支持戶外連續檢測 200-300 塊組件。

　　高靈敏度成像技術：相機需覆蓋 900-1700nm 響應波段，搭配低噪聲傳感器，即便在弱光環境下也能捕捉清晰信號。同時，光學系統的定焦鏡頭與遮光設計，進一步提升了圖像對比度。

　　智能算法技術：針對不同缺陷特征優化算法，例如通過邊緣檢測識別隱裂暗紋，通過發光強度梯度分析定位斷柵。部分設備已集成 AI 分類功能，可自動判別缺陷類型，大幅提升檢測效率。

　　從實驗室研發到戶外現場檢測，EL 測試儀憑借 “物理效應 + 精密硬件 + 智能算法” 的技術組合，成為光伏產業全生命周期質量管控的核心工具，推動檢測工作從傳統 “經驗判斷” 邁向現代 “數據精準”。
